日時 | 2001/06/02 |
| 名称 | バックフォグランプ | |
| 作業 | DIY | |
| 費用・工賃 | 3000円 (しげ＠中国さんさんくす！) |
|
| 目的 | ||

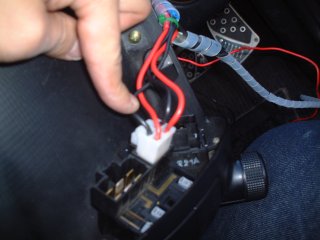

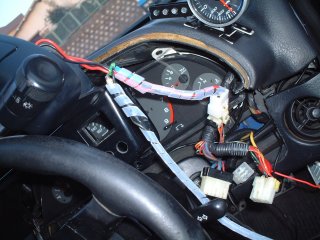

| 34Rのリアフォグカッコいい！ 実用性もあるしねぇ～と言う事で！挑戦！ NarrowR32中国支部のしげさんの｢スモールから配線を取る」と言うのをヒントにこうしました(＾＾ゞ |
||
 |

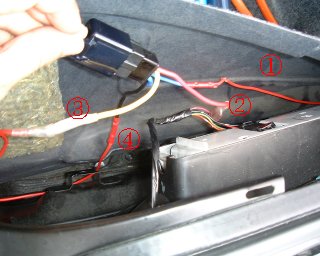

さて･･･その方法とは･･･ 純正のスモールから電源は取るのですが･･･そこにリレーをかませてON・OFFを切り替えます リレーの電源はフォグランプスイッチから取って、保安基準の ｢バックフォグは、フォグランプ点灯時に、必要に応じてON・OFFが切り替えれるようにする｣ と言う条件を満たしています リレーの構造は･･･ ①車内のスイッチへ ②スモールの＋端子からフォグの電源を取る ③フォグへ ④アース となっています ･･･う～んわかりづらい！！！ 今度配線図作りますんでそれまでしばしお待ちを(＾＾ゞ |
|
 |
||
 |
||
 |

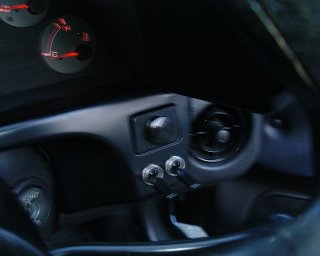

そしてスイッチ部 フォグのランプがON(スモールが付いています、メーターが証拠) 状態で、フォグランプはOFFになっています 右のスイッチがフォグのスイッチ。その上がインジケーターLEDです |
|
 |

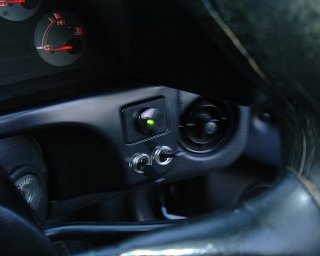

そしてスイッチをON(上側)にするとインジケーターがつきます つまりフォグがONになります リアフォグスイッチがONでもメインの純正フォグスイッチがOFFになるとリアフォグもOFFになります |
|
 |

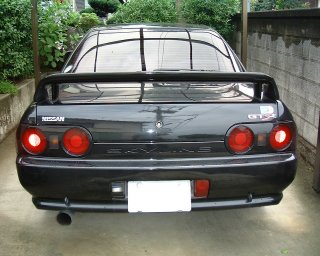

今回は雨が降っていたのでオヤジがゴルフに行ってる間に家の駐車場で作業しました(笑) 右側がバックフォグです レンズは、オートバックス等で売っているVIPカー用(！？)カラーレンズフィルム(と言えばいいのか？)です そう、VIPセダンなんかが良くやってる｢オールレッドテールランプ｣なんかを作るためのシールです これならもとにもどせるし･･･と思ってたんですがまあ、接着剤がこびり付いてしまうので元に戻せないと 考えた方がいいかもしれませんねぇ～ まあ、塗装するより確実に色が出るからいいと思いますが ちなみにレイブリックのハイワッテージバルブ入れてます バックランプも合わせてハイワッテージにしたけど･･･ブルーが目立ってしまうな 車検とおるのかな(＾＾ゞ |
|
 |

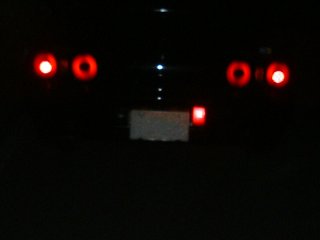

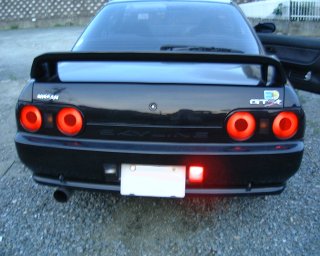

夜間はこんな感じで光ります(^-^; | |
